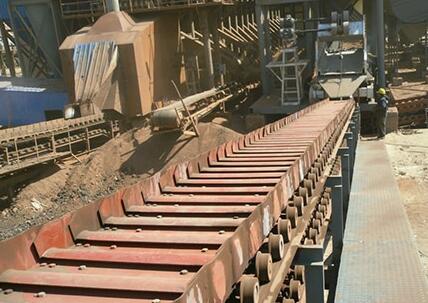

　　一、链板输送机概述：
HB型链板、链斗式输送机是一种固定输送设备，该系列输送机有如下特点：
1、适应性强，本机适用于不带粘性的散状物料及粒状、块状物料的输送，尤其适用于块状较大，且具有锋利棱角，灼热的（如水泥熟料等）物料的输送，而且在输送过程中可同时完成冷却、清洗等工艺过程；
2、整机装置紧凑、安装、调试、维修方便；
3、链板、链斗结构合理、刚性好，耐冲击性强；
4、以滚动磨擦代替滑动磨擦、运行阻力低；
5、链板机适用0°～15°倾角，链斗机输送倾角大可达45°；
6、输送距离≤30m时，可采用环链及板链作牵引件，输送距离>30m时，为防止滑动，需采用板链作牵引件。
二、HB型链板、链斗式输送机主要技术参数
链板输送机

三、外形结构：
1、链板机板沿高一般为80～120mm，视输送物料及输送量在设计时可适当变动，其物料是连续在链板上存放，为防止其过多漏料，其上倾角度一般不大于15°，其外型结构见下图。
2、链斗机的物料是存放在单链斗里进行输送，其在输送过程中，依靠重力及滚轮作用，链斗总处于水平状态，故其可用于较大倾角输送物料过程，其大上倾角可达到45°，共外型结构见下图。
HB链板式输送机结构示意图

HB链斗式输送机结构示意图

1、头部　 2、动力驱动链轮组　 3、运载组件　4、倾斜中间支部　 5、上道轨　6、下道轨　 7、尾部链轮组
8、尾架　 9、丝杠拉紧装置
四、注意事项
1、链斗机、链板机主要用于输送磨损强，温度高的物料，用户订货时需注明型号，两轮中心距，倾斜角度，较大输送量等工艺参数。
2、动力装置在链斗（板）机头部、左、右装可根据用户要求变动。
3、输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。且HB800、HB1000适宜输送堆密度较小的物料。
五、链板输送机各部分结构示意图：
